Analyse des fonctions clés, de la logique de traitement des données et des stratégies d'optimisation de la sécurité des signaux
Dans le contexte de l'Industrie 4.0 et de la transformation numérique, les routeurs industriels 4G sont devenus le hub central reliant les appareils, le cloud et l'informatique en périphérie. Selon MarketsandMarkets, le marché mondial des routeurs industriels 5G devrait dépasser 12 milliards de dollars d'ici 2026, les routeurs 4G continuant de dominer les scénarios à bande passante faible à moyenne. Leur valeur réside non seulement dans la fourniture d'une connectivité sans fil stable et fiable, mais aussi dans la résolution des principaux problèmes rencontrés dans les environnements industriels, tels que l'interconnexion d'appareils hétérogènes, le traitement des données en temps réel et les menaces de cybersécurité, grâce à des fonctions de conversion de protocole, d'informatique en périphérie et de protection de la sécurité.
Cet article examine comment les routeurs industriels 4G servent de « centre nerveux » de l'IdO industriel sous trois angles : les fonctions clés, la logique de traitement des données, et l'optimisation des signaux et de la sécurité. Il explore leur évolution technologique à travers des études de cas dans des usines intelligentes, l'énergie intelligente et d'autres scénarios.
La fragmentation des protocoles des appareils est un défi majeur dans les environnements industriels. Par exemple, les PLC peuvent utiliser Modbus RTU, les capteurs s'appuient sur MQTT, et les contrôleurs de robots adoptent OPC UA. L'une des fonctions clés des routeurs industriels 4G est la conversion de protocole et la transmission transparente, permettant l'interconnexion transparente d'appareils hétérogènes grâce à des bibliothèques de protocoles intégrées et à des capacités de développement personnalisé.
Mise en œuvre technique :
Interfaces matérielles : Les ports série RS485/RS232 intégrés, les ports Ethernet et les modules Wi-Fi répondent aux besoins de communication à courte et longue portée. Par exemple, une usine automobile a connecté 300 robots à l'aide d'un routeur industriel avec conversion de protocole RS485-vers-TCP, permettant le téléchargement en temps réel des données d'opération des bras robotiques vers le système MES.
Moteur logiciel : L'analyse de protocole basée sur des règles et la cartographie dynamique convertissent les données des registres Modbus en format JSON pour une analyse basée sur le cloud. Dans un projet de centrale photovoltaïque, le routeur a converti les données de l'onduleur de Modbus TCP vers le protocole MQTT pour une intégration avec Alibaba Cloud.
Valeur industrielle : Dans un entrepôt logistique intelligent, le routeur a connecté plus de 200 chariots AGV, permettant un contrôle collaboratif d'appareils de marques multiples via le protocole OPC UA et réduisant les coûts d'intervention manuelle de 30 %.
Les routeurs traditionnels se contentent de transmettre les données, tandis que les routeurs industriels 4G tirent parti des capacités d'informatique en périphérie pour exécuter un contrôle logique et une prise de décision en temps réel localement, réduisant ainsi la dépendance au cloud.
Fonctions clés :
Moteur de règles : Supporte la programmation logique « SI-ALORS ». Par exemple, dans une chaîne de production chimique, le routeur a déclenché automatiquement une alarme et activé un système de refroidissement lorsque la température du réacteur a dépassé un seuil, avec un temps de réponse de < 100 ms.
IA légère : Intègre TensorFlow Lite ou ONNX Runtime pour déployer des modèles pré-entraînés. Un parc éolien a déployé un modèle d'analyse des vibrations via le routeur, prévoyant les défaillances des roulements 72 heures à l'avance et réduisant les pertes dues aux temps d'arrêt de 2 millions de RMB par an.
Réseau sensible au temps (TSN) : Combiné à la 5G, il répond aux exigences de latence faible et déterministe dans les scénarios industriels. Dans une chaîne de production de semi-conducteurs, le routeur a supporté une communication de 1 ms pour un contrôle collaboratif précis des bras robotiques.
Les appareils industriels sont largement distribués, ce qui rend la maintenance sur site coûteuse. Les routeurs permettent des opérations « sans contact » grâce à la configuration à distance, aux mises à jour de firmware et au diagnostic des pannes.
Mise en œuvre technique :
Mises à jour OTA (Over-the-Air) : Prend en charge les mises à jour de firmware à distance sécurisées pour les appareils. Une entreprise de logistique a mis à niveau à distance 500 terminaux de véhicule via le routeur, évitant ainsi les temps d'arrêt des véhicules.
Jumeau numérique : Le routeur sert de « miroir numérique » des appareils physiques, cartographiant leur état en temps réel. Dans un projet de champ pétrolifère intelligent, le routeur a débogué à distance des capteurs de fond de puits à l'aide de la technologie du jumeau numérique, réduisant le temps d'opération sur site de 80 %.
Étude de cas : Après le déploiement de routeurs industriels sur une autoroute, le délai de transmission vidéo depuis les scènes d'accident est passé de 15 secondes à 2 secondes, améliorant l'efficacité des secours de 60 %.
Les données des appareils industriels sont caractérisées par un fort niveau de bruit et de redondance. Les routeurs extraient des informations précieuses en nettoyant, filtrant et transformant les données, réduisant ainsi la pression sur le traitement dans le cloud.
Fonctions clés :
Filtrage du bruit : Supprime les données invalides. Par exemple, dans un projet de réseau électrique intelligent, le routeur a lissé les données brutes des capteurs de courant pour éliminer les fluctuations à court terme, améliorant l'exactitude de la détection des pannes de 15 %.
Complétion des données : Remplit les valeurs manquantes à l'aide d'algorithmes d'interpolation. Lorsqu'un capteur de température de haut fourneau dans une aciérie a perdu des données en raison d'interruptions de communication, le routeur a restauré l'intégrité des données par interpolation linéaire, prévenant ainsi les accidents de production.

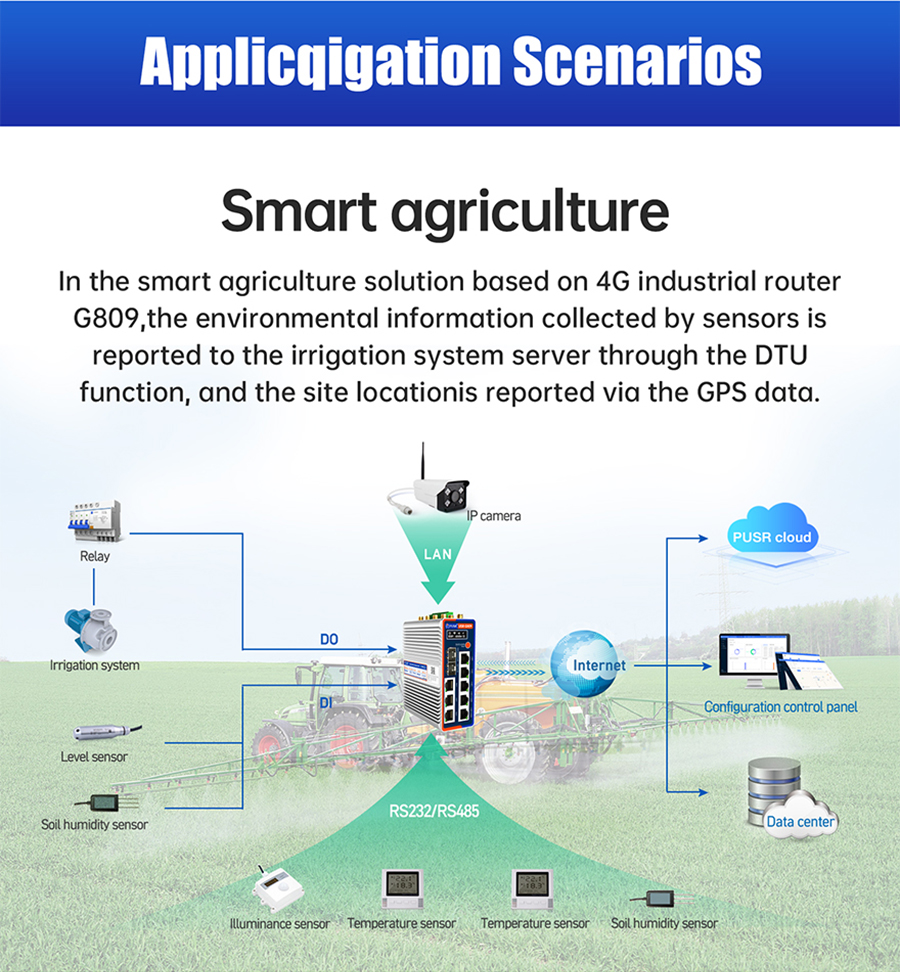

Conversion d'unités : Unifie les formats de données. Dans un projet d'agriculture intelligente, le routeur a converti les données des capteurs d'humidité du sol de pourcentage en teneur en eau volumétrique pour faciliter l'analyse par des modèles d'irrigation basés sur le cloud.
Le téléchargement direct de données massives d'appareils vers le cloud peut causer une congestion de bande passante et une augmentation des coûts de stockage. Les routeurs compressent le volume de données tout en préservant les caractéristiques clés grâce à une agrégation temporelle et spatiale.
Mise en œuvre technique :
Agrégation temporelle : Résume les données par minute/heure. Par exemple, dans un parc éolien, le routeur a agrégé les données de capteurs de vitesse du vent au niveau de la seconde en données au niveau de la minute, réduisant le volume de données quotidien de 10 Go à 100 Mo et réduisant les coûts de stockage dans le cloud de 90 %.
Agrégation spatiale : Regroupe et analyse statistiquement les données de plusieurs appareils dans la même zone. Dans un projet de ville intelligente, le routeur a agrégé les données de plus de 1 000 capteurs de circulation par région pour calculer les vitesses moyennes aux intersections, réduisant la charge de calcul dans le cloud de 50 %.
Extraction de caractéristiques : Extrait les dimensions clés à l'aide de l'ACP (Analyse en Composantes Principales). Une usine de semi-conducteurs a utilisé le routeur pour extraire les composantes de fréquence dominantes des spectres de vibrations de l'équipement, réduisant la dimensionalité des données de 1 024 points à 10 points et améliorant l'efficacité de l'entraînement du modèle d'IA de 20 fois.
Avec la prolifération de la technologie de l'IA, les routeurs évoluent de « relais de données » à « nœuds d'intelligence en périphérie », permettant une prise de décision en temps réel grâce à l'inférence de modèles localisés.
Scénarios d'application :
Maintenance prédictive : Dans une chaîne de production automobile, le routeur a déployé un modèle de prévision des pannes de roulements, fournissant des avertissements 30 jours à l'avance grâce à l'analyse des données de vibrations pour éviter les temps d'arrêt imprévus.
Inspection de qualité : Dans une usine d'électronique 3C, le routeur a remplacé l'inspection visuelle manuelle par une détection automatique des défauts de surface des produits à l'aide de modèles de reconnaissance d'images basés sur l'IA, améliorant le rendement des produits de 2 %.
Optimisation de l'énergie : Dans un projet de bâtiment intelligent, le routeur a ajusté dynamiquement les températures de la climatisation sur la base d'un modèle d'apprentissage par renforcement, réduisant la consommation d'énergie de 15 %.
Défis techniques :
Contraintes de ressources : Les routeurs industriels ont une puissance de calcul et une mémoire limitées, nécessitant l'optimisation de la taille des modèles. Par exemple, des techniques telles que la quantification et l'élagage ont réduit un modèle ResNet de 50 Mo à 2 Mo.
Exigences en temps réel : Certains scénarios (par exemple, le contrôle de robots) nécessitent des délais d'inférence de modèle de < 10 ms, nécessitant une accélération matérielle (par exemple, des puces NPU).
Dans les environnements industriels, les appareils peuvent être déployés dans des zones éloignées ou complexes, faisant de la couverture du signal un défi majeur. Les routeurs améliorent la stabilité du signal grâce à la conception d'antennes, à la commutation multi-réseau et aux technologies d'amélioration du signal.
Stratégies techniques :
Antennes externes et conception à gain élevé : Les antennes externes offrent une réception du signal supérieure à celle des antennes internes. Par exemple, un projet de champ pétrolifère a utilisé des antennes directionnelles à gain élevé pour étendre la couverture du signal de 500 mètres à 2 kilomètres.
Redondance de carte SIM double : Bascule automatiquement vers une carte secondaire lorsque la carte principale perd sa connectivité. Une entreprise de logistique a réalisé un itinérance national transparente à l'aide de routeurs à double carte, avec des temps de récupération du réseau de < 5 secondes.
Dispositifs d'amplification du signal : Déployez des répéteurs ou des points d'accès sans fil (AP) dans les zones à signal faible. Un projet d'agriculture intelligente a utilisé des répéteurs pour étendre les signaux des capteurs dans les serres jusqu'à un centre de contrôle situé à 1 kilomètre.
Étude de cas : Après le déploiement de routeurs industriels sur une autoroute, la force du signal dans les tunnels a augmenté de 30 dBm, améliorant la fluidité de la surveillance vidéo de 70 % à 99 %.
Les données industrielles (par exemple, paramètres de processus, état des appareils) sont hautement sensibles et nécessitent un cryptage de bout en bout pendant la transmission. Les routeurs prennent en charge le cryptage de bout en bout et des piles de protocoles sécurisés pour empêcher le vol ou l'altération des données.
Mise en œuvre technique :
Cryptage de la couche de transport : Prend en charge les protocoles TLS 1.3 et DTLS pour garantir l'intégrité des données. Par exemple, dans un projet de réseau électrique intelligent, le routeur a crypté les commandes de contrôle via un tunnel IPSec pour empêcher les pirates de modifier l'état des disjoncteurs.
Cryptage de la couche application : Crypte les champs clés (par exemple, ID de l'appareil, horodatage) à l'aide de l'AES-256. Une usine chimique a crypté les données des capteurs de température via le routeur, les rendant ininterprétables même si la clé de cryptage était compromise.
Tunnels sécurisés : Établit des réseaux privés virtuels (VPN) à l'aide de protocoles tels que IPsec/L2TP. Une entreprise de logistique a isolé les menaces du réseau public à l'aide d'un tunnel OpenVPN, réduisant les risques de fuite de données de 80 %.
Les pare-feu traditionnels s'appuient sur des règles statiques et ont du mal à contrer les vulnérabilités zero-day et les menaces persistantes avancées (APT). Les routeurs modernes intègrent des systèmes de détection des intrusions (IDS) basés sur l'IA pour analyser le trafic réseau et le comportement des appareils en temps réel, identifiant ainsi les modèles anormaux.
Moyens techniques :
Modélisation de la ligne de base comportementale : Établit des modèles de comportement normal des appareils à l'aide de l'apprentissage automatique. Par exemple, un routeur de parc éolien a immédiatement coupé l'accès réseau à une éolienne lorsque des fréquences de communication anormales ont été détectées, empêchant ainsi le contrôle par les pirates.
Intégration de renseignements sur les menaces : Partage des bibliothèques de signatures d'attaque avec des plateformes de sécurité basées sur le cloud. Un routeur d'usine automobile a intercepté 99 % des demandes de données de capteurs fictifs en mettant à jour les règles de détection en temps réel.
Micro-segmentation : Divise les réseaux en plusieurs domaines de sécurité. Dans un projet de ville intelligente, le routeur a isolé les feux de circulation des caméras de surveillance pour empêcher la propagation d'attaques latérales.
Étude de cas : Dans un scénario pétrochimique, le routeur a détecté des fréquences de communication anormales depuis un PLC via l'analyse du trafic et a immédiatement bloqué la connexion via des règles de pare-feu, empêchant ainsi les temps d'arrêt de la chaîne de production.
Les routeurs industriels 4G ne sont pas seulement des « connecteurs » entre les appareils et le cloud ; ils sont aussi des « forteresses » pour la protection de la sécurité et des « supports » pour l'intelligence en périphérie. À l'avenir, avec l'intégration des technologies 5G, IA et TSN, les routeurs évolueront vers une plus grande intelligence, sécurité et durabilité :
Conception native IA : Intègre des modèles d'IA légers pour une prise de décision autonome et une optimisation adaptative.
Sécurité en tant que service (SECaaS) : Met à jour dynamiquement les stratégies de protection via des plateformes de sécurité basées sur le cloud pour contrer les nouvelles attaques.
Informatique verte : Adopte des puces à faible consommation et une gestion dynamique de l'énergie pour réduire la consommation d'énergie.
Pour les entreprises, sélectionner un routeur industriel 4G hautement fiable, robuste en matière de sécurité et doté de capacités d'informatique en périphérie n'est pas seulement un investissement dans le matériel, mais aussi une base pour les futures mises à niveau intelligentes et la transformation numérique. Dans le vaste domaine de l'IdO industrielle, les routeurs serviront de « navire amiral » guidant la voie vers l'avenir.
