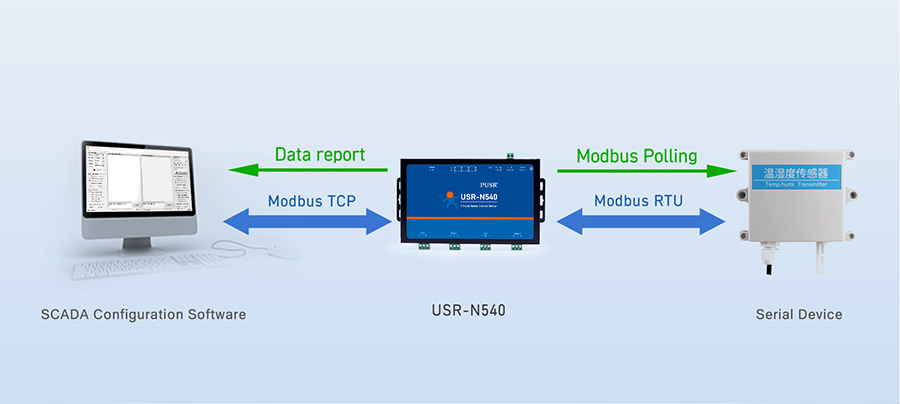

Dans la vague actuelle de l'Internet Industriel des Objets (IIoT), le protocole Modbus constitue un pont crucial reliant les équipements industriels traditionnels à la technologie de l'information moderne. Le protocole Modbus TCP encapsule le protocole Modbus dans la pile de protocoles TCP/IP, utilisant Ethernet comme couche physique, et réalise la communication entre les équipements via des connexions TCP. Il permet au protocole Modbus de fonctionner sur des réseaux Ethernet, permettant aux équipements d'échanger des données sur des réseaux IP.

1. Principes de fonctionnement du protocole Modbus
Initialement développé par Modicon (aujourd'hui Schneider Electric), le protocole Modbus vise à permettre la communication entre des contrôleurs logiques programmables (PLC). Il utilise un modèle de communication maître-esclave, dans lequel un équipement sert de maître (Master), initiant les demandes, et les autres équipements fonctionnent comme esclaves (Slave), répondant à ces demandes.

Le cœur du protocole Modbus est constitué par l'Unité de Données d'Application (ADU) et l'Unité de Données de Protocole (PDU). L'ADU est construite en ajoutant des champs supplémentaires au PDU, définissant la structure de données de l'ensemble de la transaction Modbus. Le PDU contient des informations spécifiques de demande ou de réponse, telles que les adresses des équipements, les codes de fonction et les données.

Lors de la communication, l'équipement maître envoie un message de demande à l'équipement esclave, qui comprend l'adresse de l'esclave, le code de fonction et les données à lire ou à écrire. À réception de la demande, l'équipement esclave la traite en fonction de l'adresse et du code de fonction, et renvoie le résultat du traitement au maître sous forme de message de réponse. Le message de réponse contient également l'adresse de l'esclave, le code de fonction et le résultat du traitement.

2. Avantages et inconvénients du protocole Modbus
Avantages :

· Facile à utiliser : Le format de message du protocole Modbus est simple et direct, ce qui facilite sa mise en œuvre et son débogage.

· Forte évolutivité : Le protocole Modbus prend en charge plusieurs couches physiques et méthodes de transmission, telles que les ports série et TCP/IP, permettant une configuration flexible en fonction des besoins réels.

· Large applicabilité : Le protocole Modbus est devenu un protocole standard dans le domaine industriel, bénéficiant d'un large soutien et d'une application généralisée.

Inconvénients :

· Vitesse lente : Comparé à d'autres protocoles de communication à haute vitesse, Modbus a un débit de transmission de données plus faible, ce qui peut ne pas répondre aux exigences de certaines applications nécessitant une grande rapidité.

· Sécurité insuffisante : Le protocole Modbus lui-même manque de mécanismes de chiffrement et d'authentification, le rendant vulnérable aux attaques de piratage et à la falsification de données. Par conséquent, des mesures de sécurité supplémentaires doivent être prises dans les applications pratiques pour garantir la sécurité des données.

1. Applications du protocole Modbus
   Le protocole Modbus trouve de nombreuses applications dans l'automatisation industrielle, les bâtiments intelligents, la gestion de l'énergie et d'autres domaines. Voici quelques scénarios d'application typiques :

2. Automatisation industrielle : Dans les systèmes d'automatisation industrielle, le protocole Modbus est utilisé pour connecter des PLC, des capteurs, des actionneurs et d'autres équipements afin de réaliser la collecte, la transmission et le traitement des données. Grâce au protocole Modbus, la surveillance à distance, le diagnostic des pannes et le réglage des paramètres des équipements peuvent être réalisés.

3. Bâtiments intelligents : Dans le domaine des bâtiments intelligents, le protocole Modbus relie divers équipements des systèmes d'automatisation des bâtiments, tels que les systèmes de climatisation, d'éclairage et de sécurité. Il permet une gestion centralisée, une optimisation de l'énergie et un contrôle du confort de ces équipements.

4. Gestion de l'énergie : Dans les systèmes de gestion de l'énergie, le protocole Modbus connecte des dispositifs de mesure tels que des compteurs électriques, des compteurs d'eau et des compteurs de gaz aux serveurs du système de gestion de l'énergie. Il permet la collecte de données énergétiques en temps réel, l'analyse des modes de consommation d'énergie et l'optimisation de l'énergie.

Le protocole Modbus, en tant que protocole important dans le domaine de l'IoT industriel, présente des avantages tels que la simplicité, l'évolutivité et la large applicabilité. Cependant, sa vitesse relativement lente et sa sécurité insuffisante doivent être prises en compte dans les applications pratiques. Grâce à une configuration raisonnable et à un choix judicieux des scénarios d'application, le protocole Modbus peut tirer pleinement parti de ses forces, offrant un soutien solide à la modernisation intelligente des industries traditionnelles.
